图片显示原理

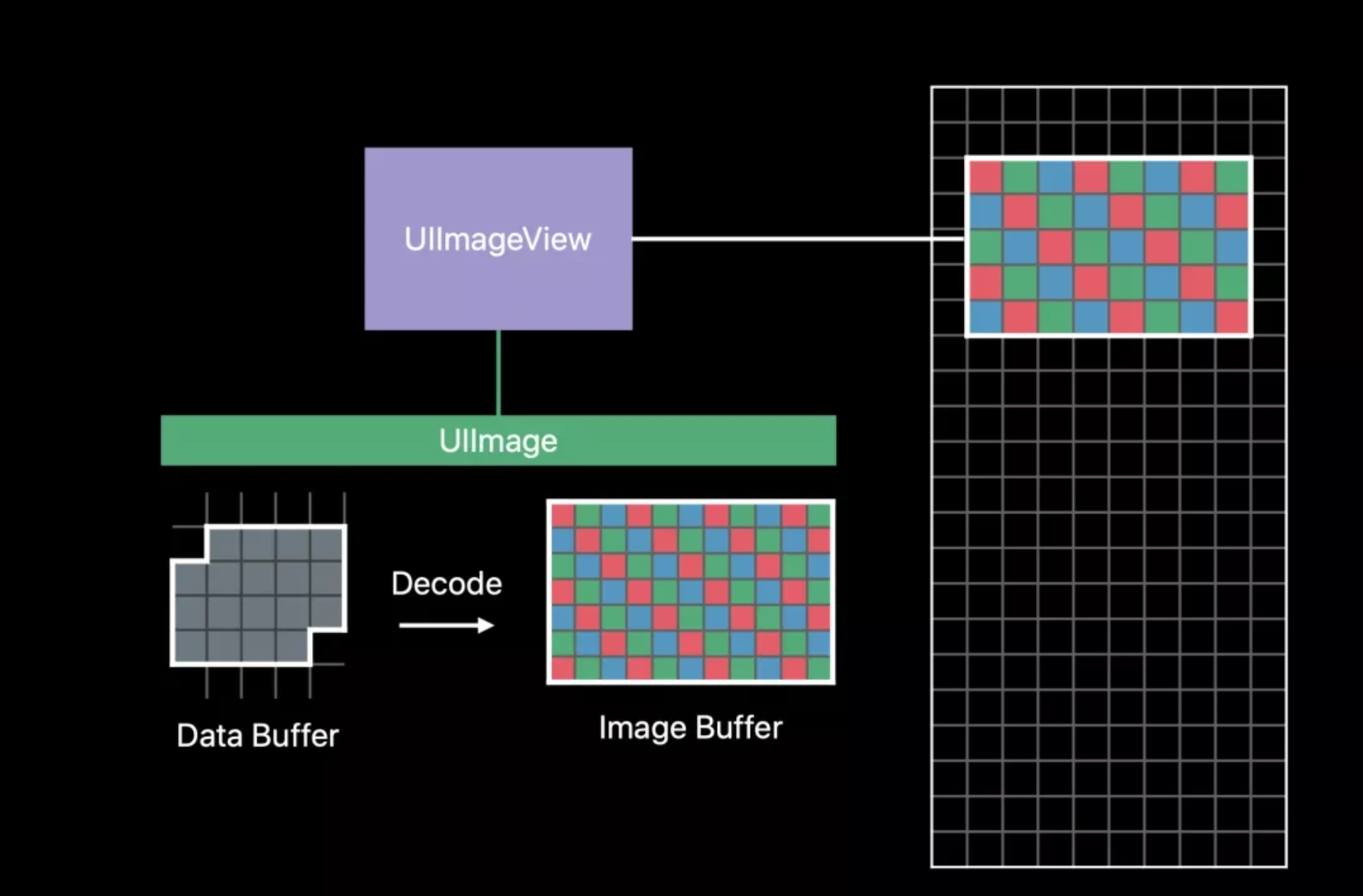

图片其实是由很多个像素点组成的，每个像素点描述了该点的颜色信息。这样的数据是可以被直接渲染在屏幕上的，称之为 Image Buffer。

事实上，由于图片源文件占用的存储空间非常大，一般在存储时候都会进行压缩，非常常见的就是 JPEG 和 PNG 算法压缩的图片。

因此当图片存储在硬盘中的时候，它是经过压缩后的数据。经过解码后的数据才能用于渲染，因此需要将图片显示在屏幕上的话，需要先经过解码。解码后的数据就是 Image Buffer 。

当图片显示在屏幕上时，会复制显示区域的 Image Buffer 去进行渲染。

图片渲染到屏幕的过程: 读取文件->计算Frame->图片解码->解码后纹理图片位图数据通过数据总线交给GPU->GPU获取图片Frame->顶点变换计算->光栅化->根据纹理坐标获取每个像素点的颜色值(如果出现透明值需要将每个像素点的颜色*透明度值)->渲染到帧缓存区->渲染到屏幕

图片相关的问题

Q1：一张 png 格式的图片，图片文件大小为 55.8KB，那么它加载进内存时所占的大小是多少？

Q2：为什么有时候，同一个 app，app 内的同个界面，界面上同张图片，但在不同设备上所耗内存却不一样？

Q3：同一张图片，在界面上显示的控件大小不同时，它的内存大小也会跟随着改变吗？

Q4：图片占用的内存大小公式：图片分辨率 * 每个像素点大小，这种说法正确吗，或者严谨吗？

Q5：优化图片的内存大小有哪些方向可以着手？

一张图片的大小是如何计算的，当加载进内存中时，占用的空间又是多少？

一 张图片的大小是如何计算的，当加载进内存中时，占用的空间又是多少？ 比如一张1024*1024在32位机子上占用的内存：

   首先需要知道几个公式：

           1、1像素 = 32位 = 4B

           2、1M = 1024KB = 1024*1024B

   因此1024*1024的图片内存大小为

           1024*1024*4B = 4M

图片占用内存的计算公式：图片高度 * 图片宽度 * 一个像素占用的内存大小

先来看张图片：

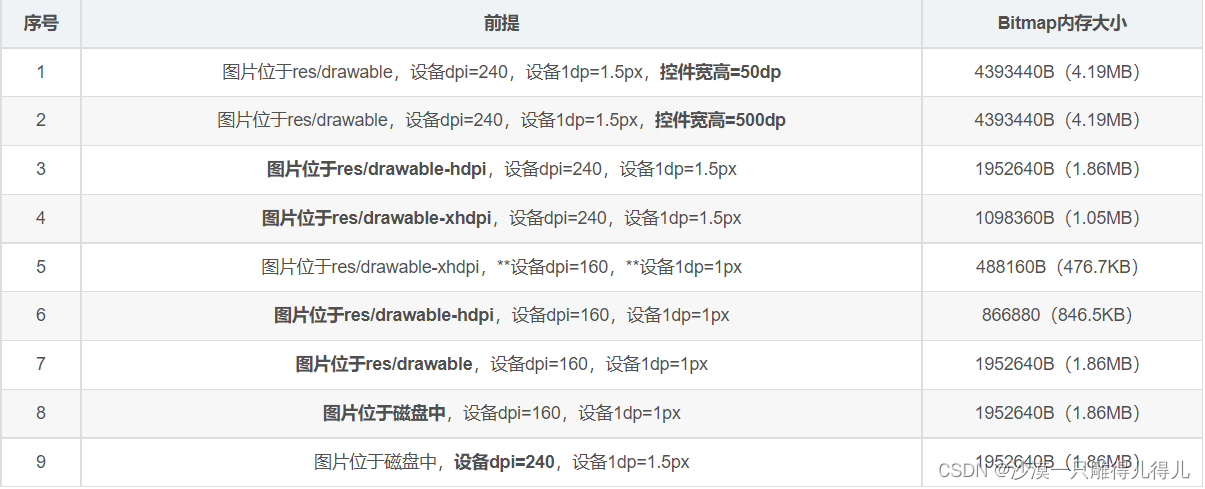

分辨率为 1080*452 的 png 格式的图片，图片文件本身大小 56KB

看见没有，明明都是同一张图片，但在不同场景下，所占用的内存大小却是有可能不一样的，具体稍后分析。以上场景中列出了图片的不同来源，不同 Android 设备，显示控件的不同大小这几种考虑点下的场景。我们继续来看一种场景：同一张图片，保存成不同格式的文件（不是重命名，可借助ps）；

总结

最后，来稍微总结一下：

• 一张图片占用的内存大小的计算公式：分辨率 * 像素点大小；但分辨率不一定是原图的分辨率，需要结合一些场景来讨论，像素点大小就几种情况：ARGB_8888(4B)、RGB_565(2B) 等等。

• 同个 app，在不同 dpi 设备中，同个界面的相同图片所占的内存大小有可能不一样。

iOS图片问题

SDWebImage加载网络图片过大/加载本地高清大图导致内存溢出的解决办法在 didReceiveMemoryWarning方法中释放SDImage的缓存

- (void)didReceiveMemoryWarning {
    [super didReceiveMemoryWarning];
    // Dispose of any resources that can be recreated.
    [[SDWebImageManager sharedManager] cancelAll];
    [[SDImageCache sharedImageCache] clearDisk];
}

如果加载的是项目本地的大图导致的内存溢出，解决办法如下：

建议使用该方法获取图片

NSString *imagePath = [[NSBundle mainBundle] pathForResource:@"xds"ofType:@"png"];
UIImage *image = [[UIImage alloc] initWithContentsOfFile:imagePath];
而不要使用下面的方法，图片过大容易造成内存溢出
UIImage *image = [UIImage imageNamed:@"xds.png"];

给UIImage 写一个类目. 类目中添加以下方法按照你需要的大小重绘UIImage, 实现图片压缩

-(UIImage*)scaleToSize:(CGSize)size
{
    // 创建一个bitmap的context
    // 并把它设置成为当前正在使用的context
    UIGraphicsBeginImageContext(size);
    // 绘制改变大小的图片
    [self drawInRect:CGRectMake(0, 0, size.width, size.height)];
    // 从当前context中创建一个改变大小后的图片
    UIImage* scaledImage = UIGraphicsGetImageFromCurrentImageContext();
    // 使当前的context出堆栈
    UIGraphicsEndImageContext();
    // 返回新的改变大小后的图片
    return scaledImage;
}
